خلط ورفع الركام
ترتبط معدات خلط المواد الخشنة مع ناقل التحميل بالمبنى الرئيسي للخلط. يتم تأكيد عدد الصوامع، طريقة الخلط وترتيب النقل حسب نوع المواد الخشنة، الموقع ومتطلبات الإنتاج.
HZS120 / صف 120 M³/H
HZS120
محطة خلط الخرسانة
HZS120 هو جهاز إنتاج الخرسانة المتكامل لتجهيز الركام، ونقل المواد، والقياس، والخلط، ونظام التحكم الكهربائي. التكوين المرجعي في هذه الصفحة يستخدم JS2000 ثنائي المحور الخلاطة الرئيسية ، بسعة إخراج اسمية 2000 L / دفعة، ودليل الطاقة الإنتاجية النظرية 120 m³/h.
الطاقة الإنتاجية النظرية120 m³/h
الخلاطة الرئيسيةJS2000
إنتاج الدفعة2,000 L
ارتفاع التفريغ4.2 m
المواصفات الفنية
المعلمات التقنية لـ HZS120
| مشروع التكوين | معاملات |
|---|---|
| الطاقة الإنتاجية النظرية | 120 m³/h |
| الخلاطة الرئيسية | JS2000 |
| الكمية الاسمية للمخرج | 2000 L / الدفعة ( 2 m³ / الدفعة) |
| الخلاطة الرئيسية قدرة الخلط | 2 × 37 kW |
| ارتفاع التفريغ | 4.2 m |
ما سبق هو تكوين مرجع لدليل المنتجات، والتوريد الفعلي يعتمد على قائمة عرض سعر المؤكدة. 120 m³/h هو الطاقة الإنتاجية النظرية، والإنتاج الفعلي بالساعة يتأثر بالوصفة، ووقت الخلط، وإمدادات المواد وظروف استقبال المركبات. 2 × 37 kW هو الخلاطة الرئيسية قدرة الخلط, ويجب تحديد إجمالي احتياجات الكهرباء المحطة المتكاملة وفقًا للمعدات المرافقة.

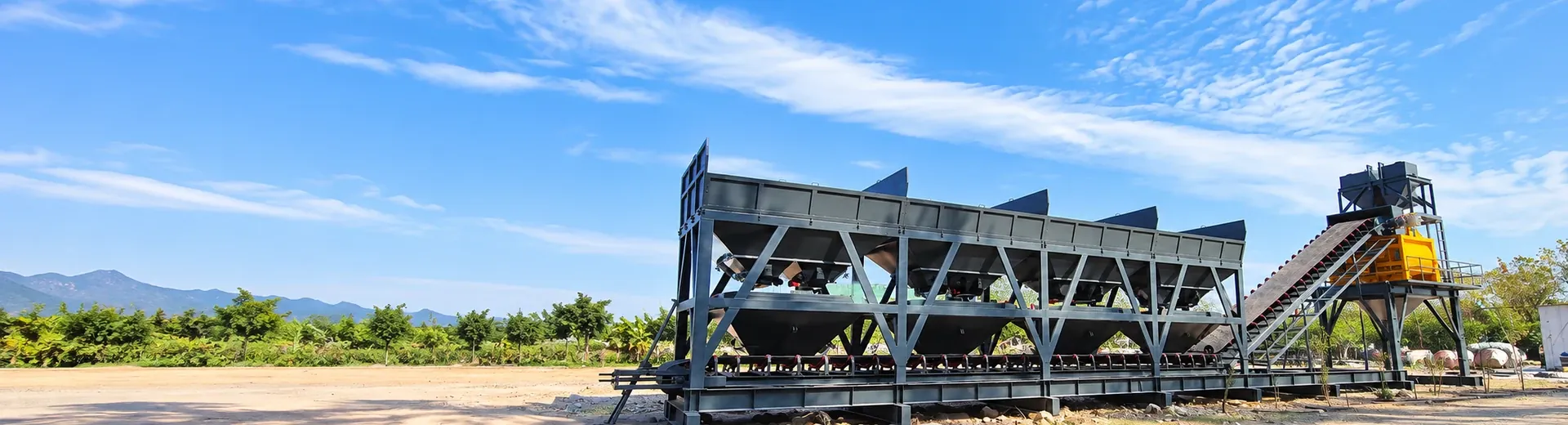

المعدات الحقيقية / صور المعدات الفعلية
صور المعدات وتفاصيلها
الصور التالية مأخوذة من المنتجات الحالية ومواد الإنتاج والمشاريع، لاستخدامها في عرض هيكل المعدات، أو التجميع، أو حالة الموقع. الطراز المحدد و نطاق التوريد يعتمد على بيانات المنتج المقابلة وقائمة عرض سعر.
تكوين المصنع
من إدخال الركام إلى إخراج الخرسانة
تخزين ونقل المساحيق
يمكن تخزين الأسمنت والمواد المسحوقة الأخرى في صوامع وأجهزة نقل لولبية. يتم إدراج شكل الصومعة وعددها وسعتها والملحقات المقابلة في قائمة التوريد على التوالي.
نظام القياس والتزويد بالسوائل
وفقًا للوصفة، يتم تجهيز عدّة وجبات من الركام والمسحوق والماء والإضافات بواسطة أجهزة القياس والتغذية. يتم التحقق من المدى والواجهات ومتطلبات التحكم في مرحلة عرض سعر.
JS2000 ثنائي المحور الخلاطة الرئيسية
معدل الإنتاج المسمى 2000 L / دفعة، قدرة الخلط 2 × 37 kW. يشكل مع حلول التحميل، القياس والتفريغ العملية الإنتاجية للدفعات.
تفريغ المواد وهيكل المحطات
الرجوع إلى ارتفاع التفريغ 4.2 م. تحقق من مساحة المرور ودعم الهيكل والظروف الميدانية وفقاً لسيارات استقبال المواد وطريقة التركيب؛ حتى الشكل بدون أساس يحتاج إلى تلبية متطلبات التحميل والتركيب.
المعدات الكهربائية والتحكمية
يتم توصيل معدات الخلط، النقل، القياس والمزج إلى تحكم المحطة المتكاملة. يجب تأكيد الجهد، التردد، لغة التشغيل وواجهات المعدات الحالية مع المشروع.
تطبيقات الإنتاج
إنتاج الخرسانة الجاهزة وتوريد المشروع
HZS120 يمكن استخدامه في توريد المواد لمواقع إنتاج وهندسة الخرسانة الجاهزة. عند التكوين، يجب دمجه مع الإنتاج المستهدف ووصفة الخرسانة ونوبات العمل وإيقاع توريد المركبات، لتنظيم التخزين، والخلط، ومعدات الخلط.
قبل الاقتباس
عرض سعر يجب التأكيد قبلها
تقديم النموذج وشروط المشروع، لجعل قائمة المعدات تتوافق مع نطاق الشراء الفعلي.
الإنتاج المستهدف والظروف الإنتاجية
حدد شراء HZS120، وقدم معدل الإنتاج بالساعة المتوقع، واستخدام الخرسانة، والوصفة وأنواع الركام، والورديات المخططة، وكذلك حالة مركبات استلام المواد.
الموقع وشكل التثبيت
قدم الأبعاد المتاحة للطول والعرض، وطريق الدخول والخروج، وقيود ارتفاع التثبيت وبيانات الموقع الحالية. بعد التحقق من ترتيب الوحدات ودعم المحطة ومتطلبات التثبيت، يتم تحديد الخطة.
احتياجات تخزين المواد والمعدات الموجودة
توضيح أنواع الركام والمساحيق، متطلبات التخزين، طريقة إعادة الإمداد، والمخازن الحالية، وحدة جرعات أو الناقل. المعدات المقترح استمرار استخدامها تحتاج إلى الموديل، الأبعاد وبيانات الربط.
الكهرباء، النقل ونطاق الخدمة
قدم الدولة الخاصة بالمشروع، الميناء المقصود أو موقع البناء، الجهد والتردد، ووضح متطلبات لغة التحكم. يجب التأكد بشكل منفصل مما إذا كانت التغليف والنقل، التركيب والتشغيل، التدريب و قطع الغيار مدرجة ضمن عرض سعر.
التوريد والعرض
الحصول على تكوين HZS120 و عرض سعر
يمكن شراءه وفقًا لمجموعة المحطة المتكاملة, أو يمكن شراؤه وفقًا للقائمة المؤكدة الخلاطة الرئيسية مع المعدات المرافقة. أرسل نموذج HZS120, الإنتاج المستهدف, الوجهة وبيانات المعدات الموجودة، للتحقق من نطاق المعدات، وخيارات الاختيار ومتطلبات التسليم.
