خلط ورفع الركام
تنظم المخازن والخلط والقياس وفقًا لأربع مجموعات من الركام، ويتم توصيل نظام التحميل بالجهة المختصة بالخلط والمبنى الرئيسي. يتم تحديد ترتيب الصوامع ووسائل النقل وفقاً لنوع المواد الخام، طريقة الإمداد والفروق في مستوى الأرض.
HZS180 / صف 180 M³/H
HZS180
محطة خلط خرسانة كبيرة
HZS180 هو عبارة عن معدات إنتاج الخرسانة الكاملة المعتمدة على JS3000 ثنائي المحور الخلاطة الرئيسية. الدليل الطاقة الإنتاجية النظرية هو 180 m³/h ، و الخلاطة الرئيسية لكل دفعة هو 3,000 L. التكوين الصندوقي يركز على القياس والخلط في المبنى الرئيسي، مع توفير نظام تحميل الركام، وتخزين ونقل المساحيق، وقياس المياه والمواد المضافة و نظام التحكم.
الطاقة الإنتاجية النظرية180 m³/h
الخلاطة الرئيسيةJS3000
إنتاج الدفعة3,000 L
تكوين الركام4 مجموعات
المواصفات الفنية
HZS180 المواصفات الفنية المرجعية
| مشروع تقني | المعلمات المرجعية | شرح المعلمات |
|---|---|---|
| المحطة المتكاملة الطاقة الإنتاجية النظرية | 180 m³/h | ساعات الإنتاج النظرية المحددة في الدليل |
| الخلاطة الرئيسية | JS3000 | هيكل خلط ثنائي المحور |
| الخلاطة الرئيسية إنتاج الدفعة الكمية | 3,000 L / دفعة ( 3 m³ / دفعة) | الخلاطة الرئيسية حجم كل دفعة مخرج |
| الخلاطة الرئيسية قدرة الخلط | 2 × 55 kW | قوة محرك الخلط، ليست إجمالي قدرة تركيب المحطة المتكاملة |
| تكوين الركام | 4 مجموعات من الركام | الدليل مصنف وفقًا لأربع تكوينات للركام، وسيتم تأكيد خزانات المواد وخطة القياس بشكل منفصل |
| ارتفاع التفريغ | 4.2 m | التحقق من ارتفاع الموقع بالتوافق مع مركبات استقبال المواد |
تم تجميع المعلمات من جدول نوع الموقع HZS180 وجدول JS3000 الخلاطة الرئيسية في كتالوج المنتج. تم حساب الطاقة الإنتاجية النظرية وسعة الدفعة الواحدة والكمية الفعلية للتوريد بشكل منفصل؛ تتأثر الإنتاج الفعلي بالصيغة ووقت الخلط وظروف التحميل واستلام المركبة للمواد. في النهاية، تم تأكيد تجهيزات المعدات في قائمة عرض سعر والملفات الفنية.

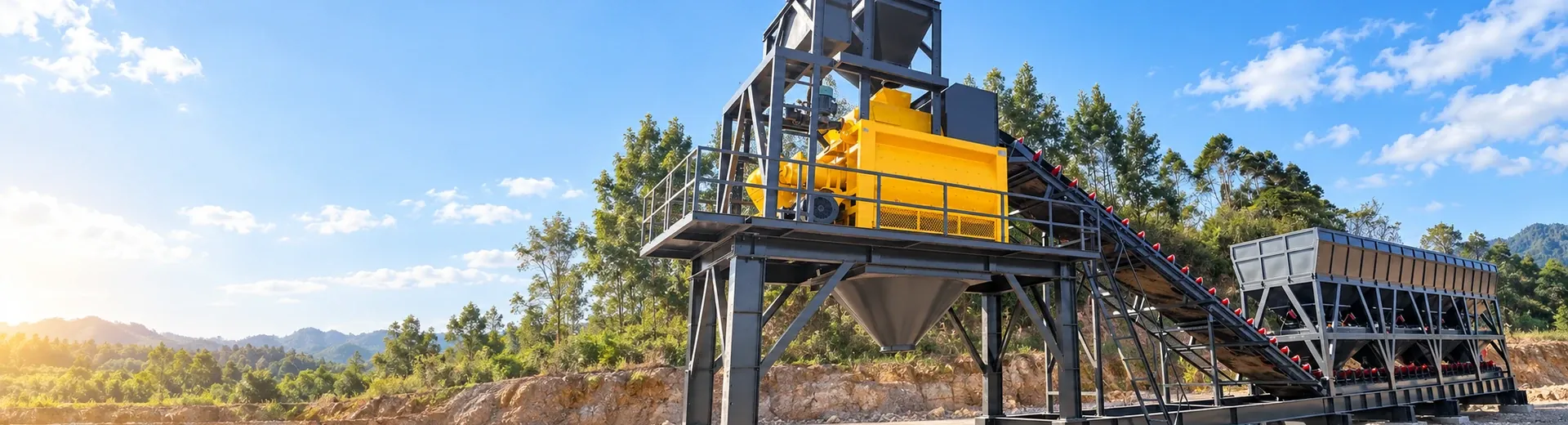

المعدات الحقيقية / صور المعدات الفعلية
صور المعدات وتفاصيلها
الصور التالية مأخوذة من المنتجات الحالية ومواد الإنتاج والمشاريع، لاستخدامها في عرض هيكل المعدات، أو التجميع، أو حالة الموقع. الطراز المحدد و نطاق التوريد يعتمد على بيانات المنتج المقابلة وقائمة عرض سعر.
تكوين المصنع بالكامل
من وزن الركام إلى التفريغ
تخزين ونقل المساحيق
يتم تنظيم تخزين الأسمنت والمواد البودرة الأخرى بشكل منفصل، وتدخل إلى نظام الوزن عبر ناقل لولبي. يتم تضمين عدد المخازن وسعتها ودورة التكميل وملحقات إزالة الغبار في تكوين المحطة المتكاملة.
قياس الماء والمضافات
تكوين أجهزة التخزين والتغذية والقياس وفقًا لوصفة الخرسانة، وتتوافق مع قياس الركام والمواد المسحوقة. عند طلب عرض سعر يتم تقديم أنواع الإضافات وظروف تزويد المياه ومتطلبات الوصفة.
JS3000 ثنائي المحور الخلاطة الرئيسية
باستخدام سعة 3 m³ إنتاج الدفعة لمعالجة مدخلات جميع نظام الوزن, يتم الانتهاء من الخلط والتفريغ. يتم تحديد برنامج الخلط والصيانة والتنظيف وفقًا لمواصفات الخرسانة.
التحكم وربط النظام
ربط مراحل الخلط، النقل، الخلط والتفريغ. يتم تحديد علامة جهاز التحكم ولغة التشغيل وإدارة الوصفات ووظائف سجلات الإنتاج عند الشراء بنداً بنداً.
احتواء المبنى الرئيسي ودعم الصيانة
تنظيم المبنى الرئيسي وفق هيكل صندوقي، وتحديد التهوية، إزالة الغبار، أبواب الصيانة والممرات. يتم التحقق من نطاق الحماية، مساحة رفع الأجزاء وظروف الموقع في آن واحد.
تطبيقات الإنتاج
المهام المناسبة لإنتاج الخرسانة
الخرسانة الجاهزة إنتاج مركّز
بالنظر إلى الوصفات المتعددة ومهام التوريد لدفعات متعددة، يتم تنظيم الإنتاج بناءً على خطة الإمداد اليومية للمواد الخام وجدولة سيارات الخلط والنقل.
توريد مشاريع الهندسة الكبيرة
للمشاريع الإنشائية ومشروعات البنية التحتية التي تتطلب استخدام مواد مستمر، يتم تجهيز محطة إنتاج مركزي، ويتم التحقق من قدرة المحطة المتكاملة وفقًا لخطة الصب، وحجم الذروة، وإيقاع استقبال المواد.
إضافة خط الإنتاج في المواقع الحالية
عند إضافة HZS180, يتم التحقق من ظروف المخزون الحالي، والتحميل، وتزويد الطاقة وحركة المركبات، مع تحديد واجهات المعدات الجديدة والقديمة والنطاقات المصاحبة التي يجب الاحتفاظ بها.
عند القيام بتوريد الخرسانة الجاهزة أو تنفيذ المشاريع الكبيرة، توفر HZS180 الإنتاج المقابل تجهيزات المعدات؛ يجب تحديد استثمارات إنشاء الموقع بناءً على مهام التوريد الممكن تنفيذها وظروف النقل وجدول الإنتاج الفعلي.
تأكيد قبل التسعير
ما يجب تأكيده قبل عرض السعر
- مهمة الإنتاج:مواصفات الخرسانة، التوريد اليومي المتوقع، الطلب في ساعات الذروة، الورديات وكمية الشراء المخطط لها.
- المواد الخام والتخزين:أنواع الأربع مجموعات من الركام وطريقة الإضافة، أنواع الأسمنت والمواد البودرة الأخرى، كمية التخزين ومتطلبات الإضافات.
- الموقع والمركبات:أبعاد الموقع المتاحة، شروط الأساس، ارتفاع المعدات، مسار تحميل ونقل المركبات؛ ارتفاع التفريغ يتم التحقق منها حسب المركبات الفعلية المستلمة.
- المياه والكهرباء والتحكم:الجهد، التردد، مصادر الكهرباء المتاحة، شروط إمداد المياه، بالإضافة إلى لغة التحكم والوظائف التشغيلية المطلوبة.
- التحصين والتجهيزات البيئية:نطاق التغليف، التهوية، جمع الغبار، ممرات الصيانة ومتطلبات المشروع المحلية.
- التوريد والوجهة:المحطة المتكاملة أو جزء من توريد المعدات، الميناء أو موقع البناء، تقسيم النقل، دعم التركيب وقطع الغيار النطاق.
التوريد والتسليم
تحديد التوريد والتسليم وفقًا لقائمة المعدات
قائمة معدات المحطة المتكاملة
يتم سرد كل من الخلاطة الرئيسية, والخلط، صومعة المواد المسحوقة, والنقل، والقياس، والتحكم الكهربائي والمعدات الاختيارية، مع التمييز بين الإمدادات الجديدة، والمعدات القائمة المحتفظ بها، والتجهيزات في الموقع.
التخطيط والملفات التقنية
تأكيد تخطيط المعدات، الواجهات، شروط الأساس ومساحة الصيانة، ويتم الاتفاق على نطاق الرسوم والمستندات في الطلب. يتم التحقق من أبعاد وقدرة المحطة المتكاملة وفقًا للتكوين النهائي.
التحضير للشحن والتركيب
يتم مناقشة تقسيم المعدات، التغليف وخطة الشحن حسب الوجهة، وتحديد محتوى التركيب، الضبط، التدريب ودعم الأجزاء القابلة للتلف.
طلب عرض HZS180
الحصول على HZS180 تجهيزات المعدات و عرض سعر
تقديم كمية الشراء، استخدامات الخرسانة، الكمية المستهدفة للتوريد، ظروف الموقع والوجهة، والحصول على قائمة التوريد التي تحتوي على الخلاطة الرئيسية والمعدات المصاحبة. إذا كانت هناك متطلبات فنية أو قائمة بالمعدات موجودة، يمكن إرسالها مباشرة عبر البريد الإلكتروني.
